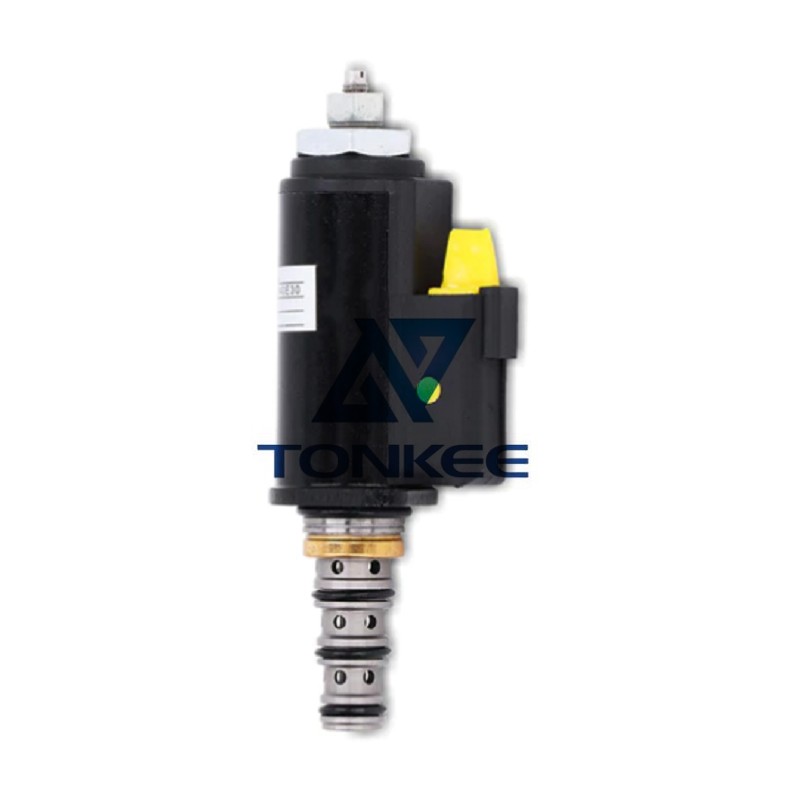

T1: Quelle est l'identification du produit et la portée applicable de l'électrovanne Yn35V00049f1/Kdrde5kr-31 40c50-213?
A1: Le Yn35V00049f1 et Kdrde5kr-31 40c50-213 sont des électrovannes haute performance compatibles OEM - composants de commande hydraulique de base exclusivement conçus pour Kobelco SK200-8 (20-classe de tonne), SK230-8 (23-classe de tonne), et SK350-8 (35-classe de tonne) 8-pelles de série mi-lourde:
Produit de base & Détails de compatibilité
- Différenciation des modèles:
- Yn35V00049f1: Remplacement OEM principal pour SK200-8/SK230-8, conçu pour la régulation du débit du système hydraulique principal (contrôle de l'action de la flèche/du bras/du godet);
- Kdrde5kr-31 40c50-213: Variante haute pression pour les configurations à forte charge SK350-8 et SK230-8, se concentrant sur le contrôle de la pression de la pompe hydraulique et la protection contre les surcharges.
- Excavatrices applicables & Moteurs:
- SK200-8: Equipé d'un moteur diesel Kobelco J05E (114kW à 2 100 tr/min), utilisé en génie municipal, terrassement de moyenne envergure, et construction d'infrastructures;
- SK230-8: Equipé d'un moteur Kobelco J05E (129kW à 2 100 tr/min), déployé dans les travaux de fondation et les petites carrières (charge moyenne-lourde);
- SK350-8: Associé au moteur diesel Kobelco J08E (184kW à 2 000 tr/min), ciblé pour les carrières à grande échelle, travaux auxiliaires miniers, et projets d'infrastructures lourdes.
Les vannes conviennent au remplacement des défauts (par ex., grillage de la bobine, blocage du noyau de valve, fuite d'huile, échec du signal) et entretien courant du système hydraulique, assurer un contrôle précis des fluides pour l’efficacité opérationnelle et la stabilité des pelles Kobelco série 8.
T2: Quel est le principe de fonctionnement et les fonctions principales des électrovannes pour SK200-8/SK230-8/SK350-8?
A2: Comme clé “interrupteurs électromécaniques” pour les systèmes hydrauliques des pelles Kobelco série 8, ces électrovannes régulent le débit et la pression de l'huile hydraulique par induction électromagnétique, avec des fonctions adaptées aux exigences de charge de chaque modèle:
Principe de fonctionnement
- Lorsqu'il est alimenté par une alimentation DC 24 V (norme pour la série Kobelco 8), la bobine interne génère un champ magnétique qui tire le piston, réglage de l'ouverture du noyau de valve pour contrôler la direction et le volume du débit d'huile hydraulique. Quand le courant est coupé, le ressort de rappel réinitialise le noyau de valve à la position par défaut, couper ou détourner le débit de fluide.
- Pour Kdrde5kr-31 40c50-213 de SK350-8, l'ouverture du noyau de valve est ajustée dynamiquement via PWM (Modulation de largeur d'impulsion) signaux de l'ECM, permettant une régulation continue de la pression pour les scénarios de charges lourdes.
Fonctions principales
- Contrôle hydraulique précis: Régule le débit d'huile hydraulique pour les mécanismes de travail de la pelle (levage de flèche, bras s'étendant, creuser un seau) avec temps de réponse ≤0,08s, garantissant un fonctionnement fluide et précis même lors de changements de charge rapides;
- Régulation de pression adaptative à la charge:
- SK200-8/SK230-8 (Yn35V00049f1): Maintient une pression stable (maximum 34,3MPa) pour les opérations à charge moyenne, optimisant le rendement énergétique et réduisant l’usure du système hydraulique;
- SK350-8 (Kdrde5kr-31 40c50-213): Prend en charge le fonctionnement à haute pression (maximum 37,5MPa) pour les travaux de creusement et d'exploitation minière lourds, avec protection contre les surcharges pour éviter tout dommage au système;
- Communication ECM & Diagnostic des pannes: Transmet les signaux d'état des vannes en temps réel à l'ECM de la pelle, déclenchement de codes d'anomalie de diagnostic spécifiques à Kobelco (DTC) pour les anomalies (par ex., court-circuit bobine, dérive du signal) pour faciliter un dépannage rapide;
- Protection d'urgence: Passe automatiquement en mode de décompression si le noyau de la valve se bloque ou si l'alimentation est coupée, protéger la pompe hydraulique, cylindres, et les pipelines contre des dommages catastrophiques;
- Fonctionnement à faible consommation: Consommation d'énergie en veille ≤0,4 W, réduisant l'épuisement de la batterie pendant la veille à long terme de l'équipement.
Optimisations spécifiques au modèle
- SK200-8: Yn35V00049f1 optimisé pour l'efficacité énergétique, avec contrôle de débit équilibré pour correspondre à la puissance du moteur J05E;
- SK230-8: Yn35V00049f1 avec résistance améliorée aux vibrations (≤18g) pour chantiers moyennement lourds;
- SK350-8: Kdrde5kr-31 40c50-213 avec corps de vanne renforcé et joints haute pression, s'adapter à la demande hydraulique élevée du moteur J08E et aux scénarios de surcharge fréquents.
T3: Quels sont les paramètres techniques clés des électrovannes Yn35V00049f1/Kdrde5kr-31 40c50-213?
A3: Tous les paramètres sont calibrés selon les exigences des systèmes hydrauliques et électriques des pelles Kobelco série 8.:
| Paramètre | Yn35V00049f1 (SK200-8/SK230-8) | Kdrde5kr-31 40c50-213 (SK350-8) |
|---|---|---|
| Tension de fonctionnement | C.C 24 V (20–Large gamme 28V) | C.C 24 V (20–Large gamme 28V) |
| Courant nominal | 1.2UN | 1.5UN |
| Plage de pression de service | 0-34,3 mm | 0–37,5MPa |
| Temps de réponse (Ouvrir/Fermer) | ≤0,08 s / ≤0,06 s | ≤0,07 s / ≤0,05s |
| Résistance de la bobine | 42–45Ω | 38–42Ω |
| Indice de protection | IP67 (poussière/étanche) | IP67 (étanchéité améliorée) |
| Plage de température de fonctionnement | -40℃ ~ +90℃ | -40℃ ~ +100℃ |
| Résistance aux vibrations | ≤18g (10–2000 Hz) | ≤22g (10–2000 Hz) |
| Interface de montage | Fileté M14×1,5 (bloc de soupapes hydrauliques) | Fileté M16×1,5 (bloc de vannes haute pression) |
| Type de connecteur | 4-douille étanche à broches (Norme Kobelco) | 4-douille étanche à broches (Norme Kobelco) |
| Compatibilité | Moteur SK200-8/SK230-8 J05E | Moteur SK350-8 J08E |
| Durée de vie | ≥8 000 heures de fonctionnement | ≥7 500 heures de fonctionnement |
