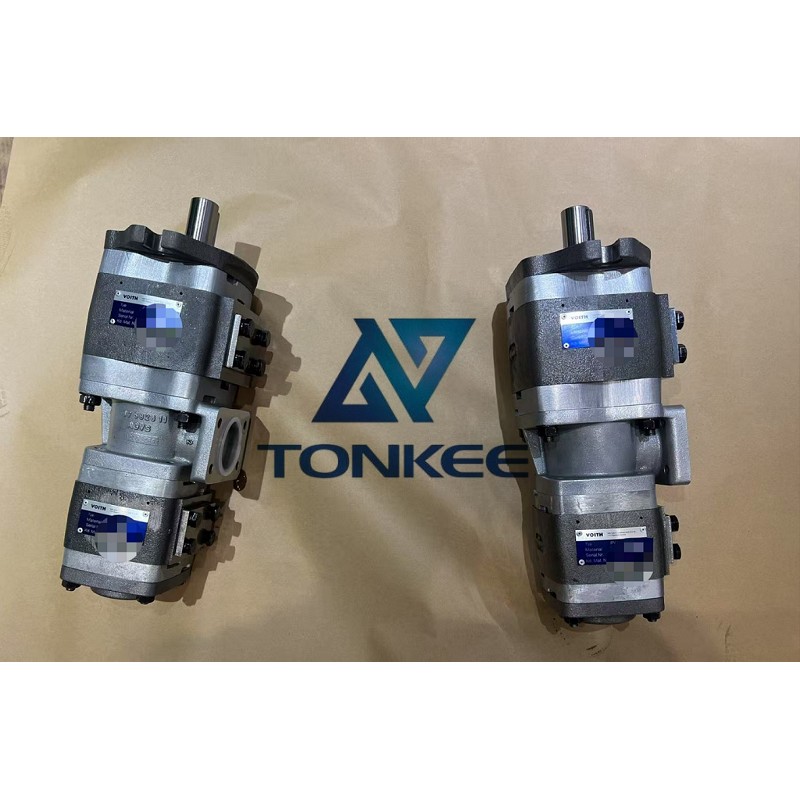

IPH / IPC / IPV / IPVAP / Innenzahnradpumpen der IPVP-Serie
Q&Eine Produkteinführung
Q: Was sind das für Pumpen??
A: Sie stehen unter hohem Druck Innenzahnradpumpen von zwei führenden Herstellern:
- IPH-Serie: Japan NACHI (Nachi-Fujikoshi) – kompakt, Hocheffizient, geräuscharm.
- IPC / IPV / IPVAP / IPVP-Serie: Deutschland VOITH – Hochdruck, Schwerlastbetrieb, pulsationsarm.
Beide sind es Festverdränger Hydraulikpumpen für die Industrie & mobile Maschinen.
” alt=”” aria-hidden=”WAHR” />
Q: Welche Modelle & Verschiebungen sind enthalten?
A:
NACHI IPH-Serie
- Größen: 2, 3, 4, 5, 6
- Verschiebungen: 3.5, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 64, 80, 100 CC/rev
- Mehrstufig: IPH H/R 6/6/3-80/80/10 (Dreifachpumpe: 80, 80, 10 CC/rev)
VOITH-Serie
- IPC (veraltet, durch IPV ersetzt)
- IPV / IPVP / IPVAP: 3, 4, 5, 6, 7 Größen
- Verschiebungen: 3.5, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250 CC/rev
Q: Was sind die wichtigsten technischen Merkmale??
A:
Gemeinsam
- Innenverzahnung (Evolvente mit kurzem Zahn): geräuscharm, geringe Pulsation.
- Axial-/Radialspaltausgleich: hohe effizienz, langes Leben.
- Leiser Betrieb: 5–10 dB leiser als herkömmliche Pumpen.
- Hohe Haltbarkeit: für dauerhafte starke Beanspruchung.
NACHI IPH
- Maximaler Druck: 30 MPA (300 Bar)
- Kompaktes Aluminium-/Stahlgehäuse
- Einfache Wartung
VOITH IPV/IPVP
- Dauerdruck: 210–330 bar; Gipfel: 250–345 bar
- Extrem niedrige Pulsation (<1%)
- Robustes Gusseisen
- Multi-Flow-Konfigurationen (Single/Dual/Triple)
Q: Wie lauten die Leistungsdaten??
A:
| Artikel | NACHI IPH | VOITH IPV/IPVP |
|---|---|---|
| Verschiebung | 3.5–125 cm³/U | 3.5–250 cm³/U |
| Druck (Nennwert/max) | 21–25 MPa / 30 MPA | 21–33 MPa / 25–34,5 MPa |
| Geschwindigkeitsbereich | 400–3600 U/min | 400–3600 U/min |
| Medien | Mineralöl (ISO VG32–68) | Mineralöl (ISO VG32–68) |
| Temperatur | −20 °C bis 80 °C | −20 °C bis 80 °C |
Q: Für welche Anwendungen werden sie verwendet??
A:
- Industriell: Spritzguss, Druckguss, drückt, Werkzeugmaschinen.
- Mobile: Bagger, Lader, Gabelstapler, Baumaschinen.
- Automatisierung: Förderer, Aufzüge, Hydraulikaggregate.
