ไตรมาสที่ 1: การระบุผลิตภัณฑ์และขอบเขตที่บังคับใช้ของคืออะไร 125-2966/196-7973 เซ็นเซอร์ความเร็วการปฏิวัติ?

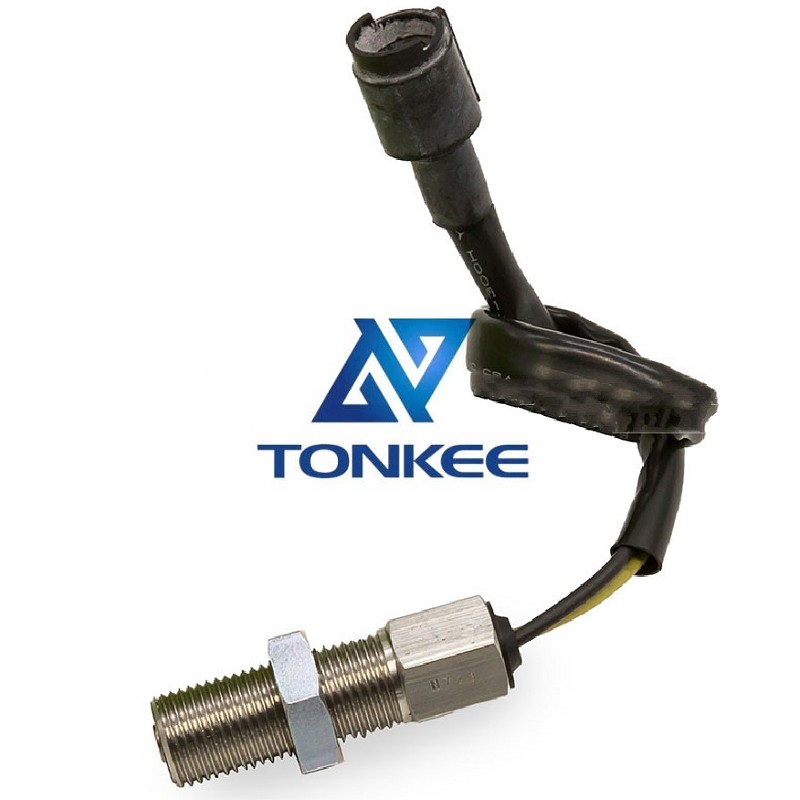

A1: ที่ 125-2966 และ 196-7973 เป็นเซ็นเซอร์วัดความเร็วรอบที่เข้ากันได้กับ OEM ซึ่งเป็นส่วนประกอบหลักในการตรวจสอบเครื่องยนต์ที่ออกแบบเป็นพิเศษสำหรับ Caterpillar E312b, E320b, และรถขุด E320c, ออกแบบมาเพื่อให้ตรงกับข้อกำหนดทางไฟฟ้าและเครื่องกลดั้งเดิมของแบรนด์:
รายละเอียดสินค้าหลัก
- ความแตกต่างของโมเดล:
- 125-2966: Standard OEM replacement for E312b (3046ทีเครื่องยนต์) และ E320b (3066 เครื่องยนต์), มุ่งเน้นไปที่การตรวจสอบความเร็วพื้นฐานสำหรับการดำเนินการบรรทุกเบาถึงปานกลาง;
- 196-7973: Upgraded high-precision version for E320c (3066 เครื่องยนต์) และรุ่นปลาย E320b, นำเสนอความเสถียรของสัญญาณที่ได้รับการปรับปรุงสำหรับสถานการณ์ที่มีภาระหนัก.
- รถขุดที่ใช้งานได้ & เครื่องยนต์:
- E312b (12-คลาสตัน): Paired with 3046T 4-cylinder diesel engine (70.1กิโลวัตต์ @ 1950 รอบต่อนาที), ใช้ในงานวิศวกรรมเทศบาลและการขนย้ายดินขนาดเล็ก;
- E320b (20-คลาสตัน): ตรงกับ 3066 6-เครื่องยนต์ดีเซลสูบ (103กิโลวัตต์ @ 2,000 รอบต่อนาที), นำไปใช้ในการก่อสร้างโครงสร้างพื้นฐานและงานฐานราก;
- E320c (20-คลาสตัน): ติดด้วย 3066 เครื่องยนต์ (110กิโลวัตต์ @ 2,000 รอบต่อนาที), ออกแบบมาสำหรับการขุดหินและการขนย้ายดินขนาดใหญ่ (โหลดปานกลางถึงหนัก).
เซ็นเซอร์นี้เหมาะสำหรับการเปลี่ยนข้อผิดพลาด (เช่น, สัญญาณดริฟท์, ความล้มเหลวของวงจร, ความไม่ถูกต้องของการวัดความเร็ว) และการบำรุงรักษาเครื่องยนต์ตามปกติ, รับประกันการตอบกลับความเร็วเครื่องยนต์แบบเรียลไทม์ไปยัง ECM (โมดูลควบคุมเครื่องยนต์).
ไตรมาสที่ 2: หลักการทำงานและหน้าที่หลักของ. 125-2966/196-7973 เซ็นเซอร์ความเร็ว?
A2: ในฐานะที่เป็น “เครื่องวัดความเร็วรอบเครื่องยนต์” สำหรับ E312b/E320b/E320c, เซ็นเซอร์จะแปลงการหมุนเชิงกลเป็นสัญญาณไฟฟ้าเพื่อให้สามารถควบคุมความเร็วได้อย่างแม่นยำ, พร้อมฟังก์ชันที่ปรับแต่งให้เหมาะกับระบบการจัดการเครื่องยนต์ของหนอนผีเสื้อ:
หลักการทำงาน
- ใช้การเหนี่ยวนำแม่เหล็กไฟฟ้าหรือเทคโนโลยีฮอลล์เอฟเฟกต์ (196-7973: Hall-Effect เพื่อความแม่นยำที่สูงขึ้น) เพื่อตรวจจับการหมุนของฟันเพลาข้อเหวี่ยงหรือมู่เล่.
- แปลงการเคลื่อนที่แบบหมุนเป็นสัญญาณไฟฟ้าเชิงเส้น (แรงดันไฟฟ้า/ความถี่) และส่งไปยัง ECM, ซึ่งคำนวณความเร็วรอบเครื่องยนต์แบบเรียลไทม์ (รอบต่อนาที) สำหรับการควบคุมแบบวงปิด.
ฟังก์ชั่นหลัก
- การตรวจจับความเร็วแบบเรียลไทม์: วัดความเร็วรอบเครื่องยนต์ด้วยความแม่นยำ ±1rpm (196-7973) หรือ ±2 รอบต่อนาที (125-2966), ครอบคลุมช่วงการทำงาน 600 รอบต่อนาที (ไม่ได้ใช้งาน) ถึง 2200 รอบต่อนาที (ความเร็วสูงสุด);
- คำติชมของ ECM & ควบคุม: ช่วยให้ ECM ปรับระดับการฉีดน้ำมันเชื้อเพลิงและจังหวะการจุดระเบิดตามข้อมูลความเร็ว, การเพิ่มประสิทธิภาพการใช้เชื้อเพลิงและกำลังขับให้เหมาะสม (เช่น, ลดการจ่ายน้ำมันเชื้อเพลิงที่ไม่ได้ใช้งานสำหรับ E312b);
- การเตือนล่วงหน้าเกี่ยวกับข้อผิดพลาด: ทริกเกอร์รหัสปัญหาการวินิจฉัย (DTC) (เช่น, P0335 สัญญาณขาดหาย) เมื่อตรวจพบความผันผวนของความเร็วที่ผิดปกติหรือเซ็นเซอร์ทำงานผิดปกติ, ปกป้องเครื่องยนต์จากการหยุดนิ่งหรือเร่งความเร็วเกิน;
- ประสิทธิภาพการปรับรับน้ำหนักบรรทุก: ซิงโครไนซ์กับสัญญาณโหลดของระบบไฮดรอลิกเพื่อรักษาความเร็วให้คงที่ในระหว่างการขุดหนัก (E320b/ค) หรือการทำงานต่อเนื่อง (E312b);
- ความเสถียรของสัญญาณอุณหภูมิสูง: รับประกันการส่งสัญญาณที่สม่ำเสมอในอุณหภูมิห้องเครื่องยนต์สูงถึง 120°C, สำคัญสำหรับงานก่อสร้างที่ใช้เวลานาน.
การเพิ่มประสิทธิภาพเฉพาะรุ่น
- 125-2966 (E312b/E320b): ปรับให้เหมาะสมเพื่อความเสถียรของการเหนี่ยวนำแม่เหล็กไฟฟ้า, ปรับให้เข้ากับการทำงานแบบไม่ต่อเนื่องของภาระเบาถึงปานกลาง;
- 196-7973 (E320b/E320c): เทคโนโลยี Hall-Effect ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า (อีเอ็มไอ) จากระบบไฮดรอลิก, เหมาะสำหรับสถานการณ์ที่มีโหลดหนักและมีการสั่นสะเทือนสูงของ E320c.
ไตรมาสที่ 3: อะไรคือพารามิเตอร์ทางเทคนิคที่สำคัญของ 125-2966/196-7973 เซ็นเซอร์ความเร็ว?
A3: พารามิเตอร์ทั้งหมดได้รับการปรับเทียบตามข้อกำหนดของเครื่องยนต์และระบบไฟฟ้าของ Caterpillar E312b/E320b/E320c:
| พารามิเตอร์ | 125-2966 (E312b/E320b) | 196-7973 (E320b/E320c) |
|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | กระแสตรง 12V (10–ช่วง 14V) | กระแสตรง 24V (20–28V ช่วง) |
| เทคโนโลยีการตรวจจับ | การเหนี่ยวนำแม่เหล็กไฟฟ้า | ฮอลล์เอฟเฟกต์ |
| ช่วงการวัดความเร็ว | 600–2200 รอบต่อนาที | 500–2400 รอบต่อนาที |
| ความแม่นยำในการวัด | ±2 รอบต่อนาที | ±1 รอบต่อนาที |
| สัญญาณเอาท์พุต | แรงดันไฟฟ้าแบบอะนาล็อก (0.5–4.5VDC) | ดิจิตอลพัลส์ (500เฮิร์ตซ์ @ 2,000 รอบต่อนาที) |
| เวลาตอบสนอง | ≤0.05วินาที | ≤0.03วินาที |
| ระดับการป้องกัน | IP65 (กันฝุ่น/กันน้ำ) | IP67 (การปิดผนึกที่เพิ่มขึ้น) |
| ช่วงอุณหภูมิในการทำงาน | -40℃ ~ +120 ℃ | -40℃ ~ +130 ℃ |
| ความต้านทานการสั่นสะเทือน | ≤15ก (10–2000เฮิร์ตซ์) | ≤20ก (10–2000เฮิร์ตซ์) |
| อินเตอร์เฟซการติดตั้ง | M16×1.5 (ด้านเพลาข้อเหวี่ยง) | M14×1.25 (ด้านมู่เล่) |
| ประเภทตัวเชื่อมต่อ | 3-พินซ็อกเก็ตกันน้ำ | 4-พินซ็อกเก็ตกันน้ำ |
| ความเข้ากันได้ | E312b (3046T)/E320b (3066) | E320b (รุ่นปลาย)/E320c (3066) |
