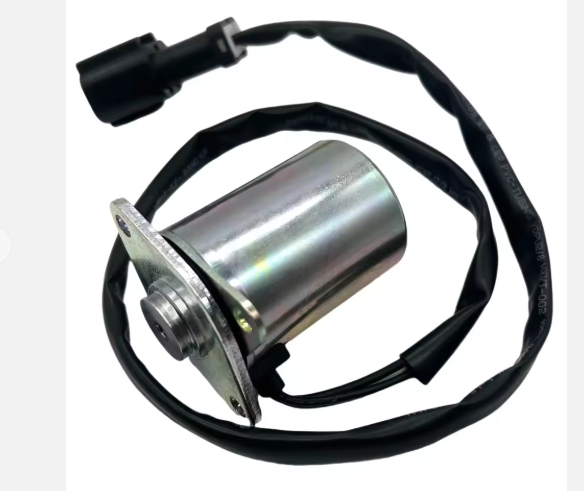

ไตรมาสที่ 1: การระบุผลิตภัณฑ์และขอบเขตการใช้งานของโซลินอยด์วาล์ว 24V สำหรับ PC200-6/PC220-6 คืออะไร?
A1: โซลินอยด์วาล์ว 24V นี้เป็นส่วนประกอบควบคุมระบบเครื่องกลไฟฟ้าหลักที่ออกแบบเป็นพิเศษสำหรับ Komatsu PC200-6 (20-คลาสตัน) และพีซี220-6 (22-คลาสตัน) รถขุดขนาดกลางสำหรับงานหนัก, จับคู่กับเครื่องยนต์ดีเซล 6 สูบแถวเรียง Komatsu SAA6D95L (กำลังไฟพิกัด: 110กิโลวัตต์สำหรับ PC200-6, 125กิโลวัตต์สำหรับ PC220-6):
โมเดลผลิตภัณฑ์หลัก & ความเข้ากันได้
- รุ่นที่รองรับ OEM:
- 700-83-44010 (โซลินอยด์หยุดน้ำมันเชื้อเพลิง): ควบคุมการจ่ายน้ำมันเชื้อเพลิงของเครื่องยนต์, ทดแทนโดยตรงสำหรับวาล์วตัดน้ำมันเชื้อเพลิงเดิมของ PC200-6/PC220-6;
- 700-83-44020 (โซลินอยด์ควบคุมไฮดรอลิก): ควบคุมการไหล/แรงดันของระบบไฮดรอลิกหลักสำหรับการทำงานของบูม/แขน/บุ้งกี๋;
- 20Y-60-21110 (โซลินอยด์เสริม): สำหรับวงจรไฮดรอลิกเสริมของ PC220-6 (เช่น, การควบคุมสิ่งที่แนบมาของเบรกเกอร์).
- รุ่นหลังการขายที่มีความทนทานสูง: ตัวแปรที่ได้รับการปรับปรุงด้วยวัสดุที่ทนต่อการกัดกร่อนและขดลวดเสริมแรง, เป็นไปตามหรือเกินมาตรฐานการปฏิบัติงานของ Komatsu OEM.
ขอบเขตที่บังคับใช้
- พีซี200-6: ใช้งานในการขนย้ายดินขนาดกลาง, การก่อสร้างโครงสร้างพื้นฐาน, และวิศวกรรมเทศบาล (การดำเนินการโหลดปานกลางอย่างต่อเนื่อง). โซลินอยด์วาล์วช่วยให้มั่นใจได้ถึงการตัดเชื้อเพลิงที่เชื่อถือได้และความแม่นยำของระบบไฮดรอลิก;
- พีซี220-6: ใช้สำหรับสถานการณ์ที่มีภาระหนัก เช่น เหมืองหิน, การขุดรากฐาน, และงานเสริมการขุด. ทนทานต่อแรงดันไฮดรอลิกสูงและความต้องการใช้งานบ่อยครั้ง.
สถานการณ์การใช้งานหลัก: การเปลี่ยนข้อผิดพลาด (ความเหนื่อยหน่ายของคอยล์, การติดขัดของแกนวาล์ว, การรั่วไหลของน้ำมัน) และการบำรุงรักษาระบบเชื้อเพลิง/ไฮดรอลิกตามปกติ, รับประกันความปลอดภัยและประสิทธิภาพในการปฏิบัติงานของ PC200-6/PC220-6.
ไตรมาสที่ 2: หลักการทำงานและฟังก์ชันหลักของโซลินอยด์วาล์ว 24V สำหรับ PC200-6/PC220-6 คืออะไร?
A2: เป็นกุญแจสำคัญ “สวิตช์เครื่องกลไฟฟ้า” สำหรับโคมัตสุ PC200-6/PC220-6, โซลินอยด์วาล์ว 24V ควบคุมของเหลว (น้ำมันเชื้อเพลิงหรือน้ำมันไฮดรอลิก) ไหลผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า, พร้อมฟังก์ชันที่ปรับให้เหมาะกับความต้องการในการปฏิบัติงานของรุ่นต่างๆ:
หลักการทำงาน
- เมื่อจ่ายไฟ 24V DC (ผ่าน ECM ของรถขุดหรือการควบคุมด้วยตนเอง), ขดลวดภายในจะสร้างสนามแม่เหล็กที่ดึงลูกสูบ, การเปิดแกนวาล์วเพื่อให้ของเหลวไหล. เมื่อไฟฟ้าดับ, สปริงส่งคืนจะรีเซ็ตแกนวาล์วเพื่อตัดการจ่ายของเหลวทันที. สำหรับวาล์วไฮดรอลิก, ความเข้มของกระแสจะปรับการเปิดแกนวาล์วเพื่อควบคุมการไหล/ความดัน.
ฟังก์ชั่นหลัก
- การควบคุมการจ่ายน้ำมันเชื้อเพลิง (700-83-44010): ช่วยให้สตาร์ทเครื่องยนต์ได้รวดเร็ว (เวลาตอบสนอง ≤1.2วินาที) และการปิดฉุกเฉินโดยการตัดน้ำมันเชื้อเพลิง, ป้องกันการวิ่งหนีของเครื่องยนต์และลดการสึกหรอทางกล. สำคัญสำหรับการทำงานเป็นเวลานานของ PC200-6/PC220-6;
- ระเบียบระบบไฮดรอลิก (700-83-44020): ควบคุมทิศทางการไหลของน้ำมันไฮดรอลิกและแรงดันสำหรับกลไกการทำงานหลักของ PC200-6/PC220-6 (บูม/แขน/ถัง). สำหรับพีซี220-6, มันรักษาแรงดันให้คงที่ (สูงสุด 34.3MPa) ระหว่างการขุดหนัก;
- การควบคุมการกระทำเสริม (20Y-60-21110): ช่วยให้การทำงานอุปกรณ์เสริมของ PC220-6 เป็นไปอย่างแม่นยำ (เช่น, เบรกเกอร์, ต่อสู้) โดยการควบคุมการไหลของวงจรไฮดรอลิกเสริม;
- การป้องกันเหตุฉุกเฉิน: ผสานรวมการป้องกันกระแสเกิน/ความร้อนสูงเกินไป. หากคอยล์ทำงานผิดปกติหรือแกนวาล์วติดขัด, วาล์วจะรีเซ็ตไปยังตำแหน่งที่ปลอดภัย (การตัดน้ำมันเชื้อเพลิงหรือการลดแรงดัน) เพื่อปกป้องเครื่องยนต์และปั๊มไฮดรอลิก;
- การสื่อสารอีซีเอ็ม: ส่งสัญญาณสถานะแบบเรียลไทม์ไปยัง ECM ของรถขุด, เรียกใช้รหัสปัญหาการวินิจฉัย (DTC) สำหรับความผิดปกติ (เช่น, ลัดวงจรของคอยล์) เพื่ออำนวยความสะดวกในการแก้ไขปัญหา.
การเพิ่มประสิทธิภาพเฉพาะรุ่น
- พีซี200-6: ปรับให้เหมาะสมเพื่อประสิทธิภาพการโหลดปานกลาง, ด้วยการใช้พลังงานสแตนด์บายต่ำ (≤0.6วัตต์) และการควบคุมการไหลที่สมดุล;
- พีซี220-6: เสริมด้วยแรงดึงที่สูงขึ้น (≥100N) และต้านทานแรงดัน (สูงถึง 35MPa) เพื่อให้ตรงกับความต้องการในเหมืองหินและการขุดที่มีภาระหนัก.
ไตรมาสที่ 3: พารามิเตอร์ทางเทคนิคที่สำคัญของโซลินอยด์วาล์ว 24V สำหรับ PC200-6/PC220-6 คืออะไร?
A3: พารามิเตอร์ทั้งหมดได้รับการปรับเทียบตามข้อกำหนดระบบไฟฟ้า 24V และการควบคุมของเหลวของ Komatsu PC200-6/PC220-6:
| พารามิเตอร์ | 700-83-44010 (หยุดน้ำมันเชื้อเพลิง) | 700-83-44020 (การควบคุมไฮดรอลิก) | 20Y-60-21110 (ตัวช่วย) |
|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | กระแสตรง 24V (20–28V ช่วง) | กระแสตรง 24V (20–28V ช่วง) | กระแสตรง 24V (20–28V ช่วง) |
| จัดอันดับปัจจุบัน | 1.5ก | 2.0ก | 1.8ก |
| แรงดึง | 90เอ็น | 105เอ็น | 95เอ็น |
| เวลาตอบสนอง (เปิด/ปิด) | ≤1.2วินาที / ≤1.0วินาที | ≤1.0วินาที / ≤0.8วินาที | ≤1.1วินาที / ≤0.9วินาที |
| ช่วงแรงดันใช้งาน | 0-2 เมกะปาสคาล (ระบบเชื้อเพลิง) | 0-35เมกะปาสคาล (ระบบไฮดรอลิก) | 0–25MPa (ไฮดรอลิกเสริม) |
| ความต้านทานคอยล์ | 45–50Ω | 40–45Ω | 42–47Ω |
| ระดับการป้องกัน | IP65 (กันฝุ่น/กันน้ำ) | IP67 (การปิดผนึกที่เพิ่มขึ้น) | IP65 |
| ช่วงอุณหภูมิในการทำงาน | -40℃ ~ +90 ℃ | -40℃ ~ +100 ℃ | -40℃ ~ +90 ℃ |
| อินเตอร์เฟซการติดตั้ง | M14×1.5 (ฝั่งปั๊มเชื้อเพลิง) | ติดหน้าแปลน (บล็อกวาล์วไฮดรอลิก) | M12×1.25 (บล็อกวาล์วเสริม) |
| ความเข้ากันได้ | PC200-6/PC220-6 | PC200-6/PC220-6 |
