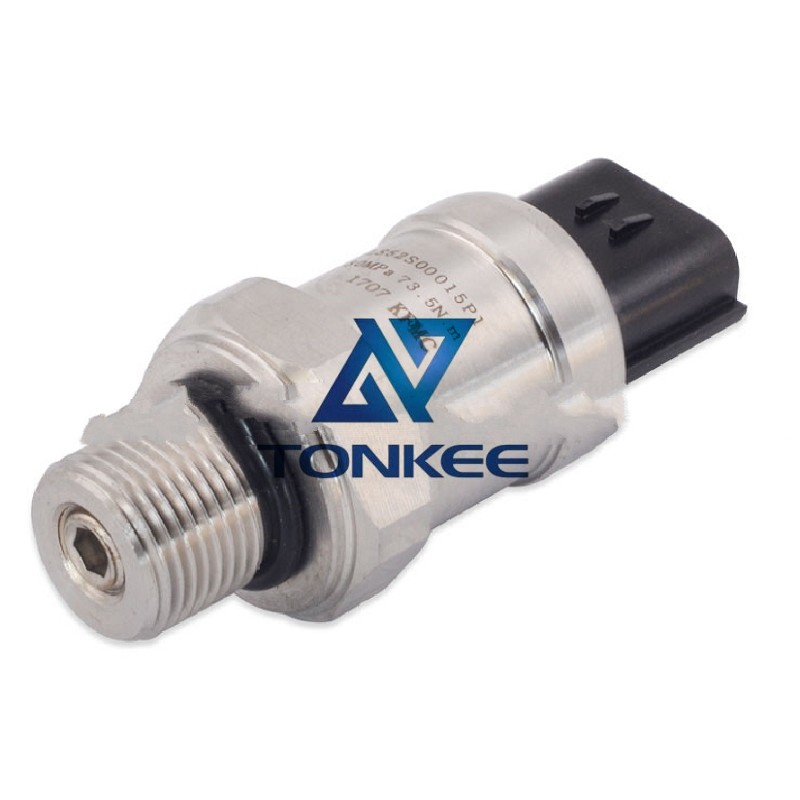

Doosan DX140W/DX220LCA เซ็นเซอร์ความดันรางประสิทธิภาพสูงของรถขุด – ถาม&ข้อกำหนดสไตล์ (ภาษาอังกฤษ)
ไตรมาสที่ 1: รุ่นผลิตภัณฑ์และขอบเขตการใช้งานของเซ็นเซอร์ความดันรางประสิทธิภาพสูงสำหรับ DX140W และ DX220LCA คืออะไร?
A1: เซ็นเซอร์ความดันรางประสิทธิภาพสูงสำหรับ Doosan DX140W (รถขุดแบบล้อ) และ DX220LCA (รถขุดตีนตะขาบชนิดตีนตะขาบ) เป็นส่วนประกอบหลักในการตรวจสอบระบบเชื้อเพลิง, ด้วยโมเดลหลักที่เข้ากันได้กับ OEM สองรุ่น :
โมเดลหลัก
- 65.27114-5002: ทุ่มเทให้กับ DX140W (ตรงกับเครื่องยนต์ DL06) และ DX220LCA (ตรงกับเครื่องยนต์ DL08), มีใบรับรอง CE, น้ำหนักสุทธิ 0.44กก, และความเข้ากันได้กับรุ่น Doosan อื่น ๆ เช่น DX180, DX210W, และ DX255;
- 2549-9112 (25499112): เวอร์ชันประสิทธิภาพสูงที่เป็นสากลสำหรับ DX140W (ระดับ II/ระดับ III) และ DX220LCA, ใช้ได้กับ DX160LC เช่นกัน, DX225LCA, และรถขุด DX300LC, มีสินค้าในสต็อกและการจัดส่งที่รวดเร็วทั่วโลก.
ขอบเขตที่บังคับใช้
- DX140W: ใช้ในการก่อสร้างถนนในเขตเทศบาล, สีเขียวในเมือง, และการขนย้ายดินขนาดเล็ก (สถานการณ์โหลดเบาถึงปานกลาง), ตรวจสอบแรงดันรางเชื้อเพลิงของเครื่องยนต์ DL06 เพื่อให้มั่นใจว่ามีกำลังที่เสถียรระหว่างการทำงานแบบเคลื่อนที่;
- DX220LCA: ใช้งานในงานฐานรากโครงสร้างพื้นฐาน, เหมืองหิน, และการขนย้ายดินขนาดใหญ่ (สถานการณ์โหลดปานกลางถึงหนัก), การตรวจสอบแรงดันรางเชื้อเพลิงของเครื่องยนต์ DL08 แบบเรียลไทม์เพื่อป้องกันการสูญเสียพลังงานในระหว่างการขุดและยกที่มีภาระสูง.
เซ็นเซอร์ได้รับการออกแบบมาเพื่อการเปลี่ยนข้อผิดพลาด (เช่น, สัญญาณดริฟท์, ลัดวงจร/เปิด, ความไม่ถูกต้องในการวัดความดัน) และการบำรุงรักษาระบบเชื้อเพลิงตามปกติ, และเป็นไปตามข้อกำหนดระบบฉีดเชื้อเพลิงดั้งเดิมของ Doosan .
ไตรมาสที่ 2: เซ็นเซอร์ความดันรางประสิทธิภาพสูงทำหน้าที่หลักอะไรบ้างสำหรับ DX140W และ DX220LCA?
A2: เป็น “เครื่องวัดความดัน” ของระบบฉีดเชื้อเพลิงคอมมอนเรลของรถขุด, เซ็นเซอร์ตรวจจับแรงกดและการป้อนกลับได้อย่างแม่นยำ, พร้อมฟังก์ชันที่ปรับแต่งให้เหมาะกับความต้องการใช้งานของทั้งสองรุ่น :
ฟังก์ชั่นหลัก (ทั้งสองรุ่น)
- การตรวจจับแรงดันรางแบบเรียลไทม์: แปลงแรงดันไฮดรอลิกของรางเชื้อเพลิงเป็นสัญญาณแรงดันไฟฟ้าเชิงเส้น (0.5–4.5VDC) ผ่านเมมเบรนซิลิโคนภายในและสะพานวีทสโตน; สำหรับ DX140W, มันติดตามความกดดันจาก 0 ถึง 180MPa, ในขณะที่ DX220LCA, ครอบคลุมพื้นที่ 30–400กก./ซม.² (เทียบเท่ากับ 3–40MPa) ช่วงแรงดันใช้งาน ;
- ข้อเสนอแนะการควบคุมวงปิด ECU: ส่งสัญญาณแรงดันไฟฟ้าไปยัง ECU ของเครื่องยนต์. ECU จะปรับช่องเปิดของหน่วยวัดน้ำมันเชื้อเพลิงตามแรงดันรางเป้าหมาย, ตรวจสอบให้แน่ใจว่าแรงดันจริงตรงกับค่าเป้าหมาย (เช่น, รักษาความเร็วไว้ที่ 120MPa สำหรับ DX220LCA), หลีกเลี่ยงการฉีดน้อยเกินไป (การสูญเสียพลังงาน) หรือฉีดมากเกินไป (ของเสียเชื้อเพลิง);
- การวินิจฉัยข้อบกพร่องด้วยตนเอง & การป้องกัน: ทริกเกอร์รหัสปัญหาการวินิจฉัย (เช่น, P0192 วงจรอินพุตต่ำ) เมื่อตรวจพบความผิดปกติของสัญญาณ (เช่น, แรงดันไฟฟ้า ≤0.70V เป็นเวลา 0.5 วินาที). จากนั้น ECU จะเปิดใช้งานโหมด Limp-Home (ความเร็วรอบเดินเบาคงที่หรือกำลังที่จำกัด) เพื่อปกป้องเครื่องยนต์จากความเสียหายที่เกิดจากแรงดันรางผิดปกติ;
- การส่งข้อมูลที่มีความแม่นยำสูง: ใช้แหล่งจ่ายไฟ 5VDC (4.9มาตรฐาน –5.1VDC) ด้วยความไว 22.2mV/MPa, รับประกันความแม่นยำในการวัดที่ 0.7–2.5%FS, ซึ่งก็คือ 30% สูงกว่าเซ็นเซอร์ทั่วไป, รับประกันการฉีดเชื้อเพลิงที่เสถียรสำหรับการใช้งานแบบเคลื่อนที่ของ DX140W และงานหนักของ DX220LCA .
การเพิ่มประสิทธิภาพเฉพาะรุ่น
- DX140W: ที่ 65.27114-5002 เซ็นเซอร์มีความต้านทานการสั่นสะเทือนเพิ่มขึ้น (ปรับให้เข้ากับการเคลื่อนที่บ่อยครั้งของรถขุดแบบล้อ) เพื่อป้องกันสัญญาณรบกวนจากการกระแทกของแชสซี;
- DX220LCA: ที่ 2549-9112 เซ็นเซอร์ได้รับการปรับให้เหมาะสมสำหรับการต้านทานอุณหภูมิสูง, ทนต่อความร้อนสูงของเครื่องยนต์ DL08 ขณะใช้งานหนักอย่างต่อเนื่อง, หลีกเลี่ยงการเบี่ยงเบนสัญญาณเนื่องจากความร้อนสูงเกินไป.
ไตรมาสที่ 3: พารามิเตอร์ทางเทคนิคที่สำคัญของเซ็นเซอร์ความดันรางประสิทธิภาพสูงสำหรับ DX140W/DX220LCA คืออะไร?
A3: พารามิเตอร์ทั้งหมดได้รับการปรับเทียบตามข้อกำหนดของระบบเชื้อเพลิงและเครื่องยนต์ของ Doosan DX140W/DX220LCA, โดยมีความแตกต่างที่ชัดเจนระหว่างสองรุ่นหลัก :
| พารามิเตอร์ | 65.27114-5002 (DX140W/DX220LCA) | 2549-9112 (DX140W/DX220LCA) |
|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | กระแสตรง 5±0.25V | กระแสตรง 5±0.25V |
| ช่วงการวัดความดัน | 0–180MPa (เครื่องยนต์ DL06/DL08) | 0–180MPa (สากล) |
| ช่วงแรงดันใช้งาน | 30–400กก./ซม.² (สภาพการทำงาน) | 30–400กก./ซม.² |
| แรงดันขาออก | 0.5–4.5VDC (เชิงเส้น) | 0.5–4.5VDC (เชิงเส้น) |
| ความแม่นยำในการวัด | 0.7%FS–2.5%FS | 0.7%เอฟเอส (ประสิทธิภาพสูง) |
| ความไว | 22.2มิลลิโวลต์/เมปาสคาล | 22.2มิลลิโวลต์/เมปาสคาล |
| ระดับการป้องกัน | IP65 (กันน้ำ/ฝุ่น) | IP65 |
| ช่วงอุณหภูมิในการทำงาน | -40℃ ~ +140 ℃ | -40℃ ~ +140 ℃ |
| น้ำหนักสุทธิ | 0.44กก | 0.4กก |
| ความเข้ากันได้ | ดีแอล06 (DX140W)/ดีแอล08 (DX220LCA) | DX140W เทียร์-II/III, DX220LCA |
| การรับรอง | ซีอี | การรับรองคุณภาพ OEM |
